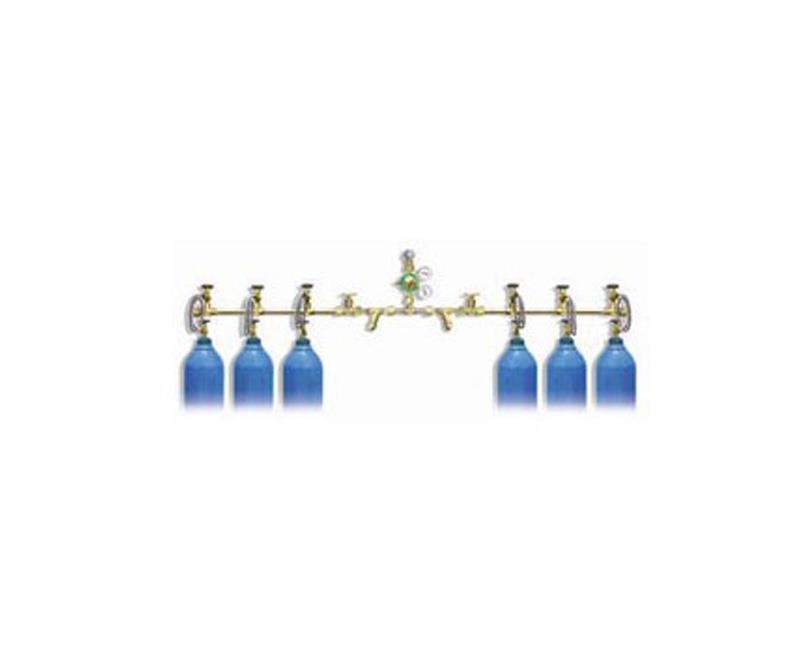

双侧式气体汇流排
双侧式气体汇流排的设计采用主供气瓶组和备用气瓶组双气源结构 ,在主供气瓶组的压力降低至无法供气时,关闭主供气瓶组阀门,同时打开备用气瓶组开始供气。该类型的汇流排通过人工操作实现主供气与备用气源之间的切换。切换过程存在停止供气现象。
产品详情
一、产品用途
气体汇流排适用于气体消耗量较大的企业,其原理是将瓶装气体通过卡具及软管输入至汇流排主管道,经减压,调节,通过管道输送至使用工地,本产品适用的介质有氧气、氢气、氮气、空气、液化石油气、溶解乙炔气等气体,主要用于工矿企业、医疗机构、科研院校等用气量大的单位。
二、设计特点
◇ 气体汇流排主要适用于连续消耗瓶装气体的单位。气体汇流排使用时将数只乃至数十只气瓶,集中连接在汇流排导管上,将气体经过过滤、减压及稳压后输送到使用场所。气体汇流排有结构紧凑、管理方便,安全可靠等特点。
◇ 汇流排导管采用优质304或316不锈钢管或hpb59-1的黄铜管或紫铜管材质制造。
◇ 整个系统经严格强度及气密性测试,安全可靠。
◇ 汇流排设计形式:配龙门架型、T字型、一字型多个形式,安装操作安全方便。
◇ 设计合格,方便安装,支架另配。
◇ 配置大流量气体减压器。
◇ 开放式设计结构,美观、实用、安全,经久耐用,结构合理。
◇ 出厂前全系统均进行严格的强度试验及气密性试验,安全可靠
◇ 可以预留压力开关接口及扩展接口。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇ 易维护式气体过滤装置能有效阻挡气体中的灰尘和杂质(减压器本身有过滤设置,也可另外加装过滤器)。
◇ 丙烷、丙烯、乙炔、氢气、天然气介质配回火防止器。
◇ 独特的切换阀设计,容易进行主供气瓶组与备用气瓶组的切换使用、压力调整。如选用自动切换汇流排,无需人工进行切换
◇ 氧气按行业标准去油脱脂清洗
◇ 适用于集中供气管道,中小型医院、工厂气体供应站、机械制造、实验室、化工、玻璃、食品、钢铁、航空航天等多个领域。
三、性能说明
◇ 使用介质:氧、氮、氩、氦、氨、二氧化碳、氢、丙烷、丙烯、乙炔、天然气、空气、混合气、笑气、霞普气等
◇ 分组选择:双组式、单侧式
◇ 主要材质:Hpb59-1,SUS304、SUS316或T2
◇ 安装形式:靠墙安装或水平安装
◇ 主要密封件:聚乙烯四氟
◇ 配置大流量、高强度气体调压器
◇ 选配件:泄压阀或压力报警器
◇ 工作环境温度:-20~40℃
◇ 气瓶接管:不锈钢金属软管或紫铜汇流管或高压胶管
◇ 安全泄压装置螺纹接口:M14×1.5
◇ 电源电压:无
四、使用汇流排的优势
1、使用汇流排可以节约换钢瓶的次数,减轻工人的劳动强度和节约人工成本;
2、让高压气体集中管理,可以减少安全隐患的存在;
3、可以节约场地空间,更好的合理利用场地空间;
4、便于气体的管理。
五、产品技术参数
使用介质 |
最大输入压力 |
输出压力范围 |
最大输出流量 |
入口连接螺纹 |
出口连接螺纹 |
氧氮氩 |
15Mpa |
0.1-1.2Mpa |
100Nm3/h |
G5/8 |
M33x2活接 |
二氧化碳 |
15Mpa |
0.1-1.2Mpa |
80-100Nm3/h |
G5/8 |
M33x2活接 |
氢气 |
15Mpa |
0.1-1.2Mpa |
100Nm3/h |
W21.8x1/14-LH |
M33x2活接 |
乙炔 |
2.5Mpa |
0.03-0.15Mpa |
40Nm3/h |
M22*1.5-LH |
M33x2活接 |
丙烷丙烯 |
2.2Mpa |
0.03-0.15Mpa |
40Nm3/h |
M22*1.5-LH |
M33x2活接 |
液化气 |
15Mpa |
0.01-0.3Mpa |
40Nm3/h |
M22*1.5-LH |
M33x2活接 |
