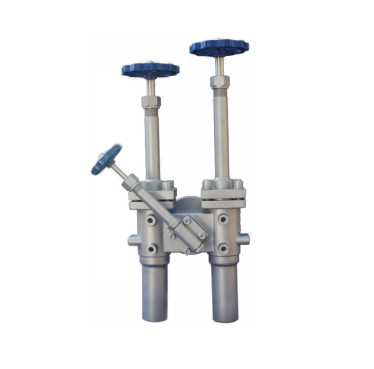

低温组合充灌阀
组合充灌阀是专门为低温液体(包括LNG)贮槽设计的一类专用阀门,用来替代贮槽的整个充灌系统。包括底部充灌、顶部充灌、残液排放、等功能,能大大地简化和优化贮槽管路,减少贮槽组装时间。
工作原理
工作前,先将残液排放阀打开,使阀内残留介质或异物排空,然后关闭残液排放阀;充灌过程中,可相应打开或关闭底部充灌或顶部充灌手轮,进行相应底部充灌或顶部充灌的操作;充灌过程结束后,关闭底部充灌和顶部充灌手轮,打开残液排放阀排空残液。

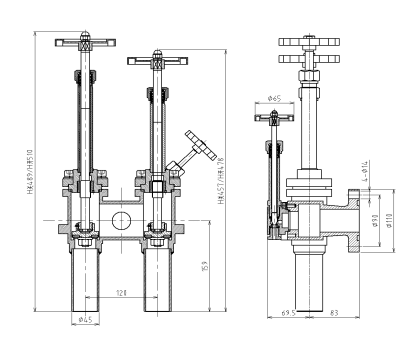

产品详情
技术参数:
公称通径:DN40 mm
公称压力:4.0MPa
使用介质:LNG、LO2、LN2、LCO2等
使用温度:-196~+80℃
注意事项:忌油
使用材料
阀体:ZG06Cr19Ni10;
阀杆:06Cr19Ni10;
阀盖:06Cr19Ni10;
密封圈:PTFE
使用、维护注意事项
安装时可利用阀上各M10安装螺孔予以固定支撑;
充灌过程中,如果不出现类似安全阀起跳等意外,残液排放阀应始终处于关闭状态。
